发动机可变气门原理解析

前面已经了解过发动机的基本构造和动力来源。其实发动机的实际运转速度并不是一成不变的，而是像人跑步一样，时而急促，时而平缓，那么调节好自己的呼吸节奏尤其重要，下面我们就来了解一下发动机是怎样“呼吸”的。

● 凸轮轴的作用

简单来说，凸轮轴是一根有多个圆盘形凸轮的金属杆。这根金属杆在发动机工作中起到什么作用？它主要负责进、排气门的开启和关闭。凸轮轴在曲轴的带动下不断旋转，凸轮便不断地下压气门（摇臂或顶杆），从而实现控制进气门和排气门开启和关闭的功能。

● OHV、OHC、SOHC、DOHC代表什么意思？

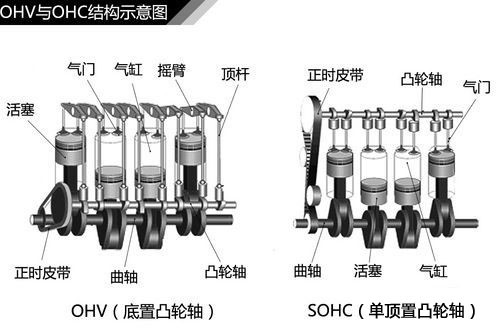

在发动机外壳上经常会看到SOHC、DOHC这些字母，这些字母到底表示的是什么意思？OHV是指顶置气门底置凸轮轴，就是凸轮轴布置在气缸底部，气门布置气缸顶部。OHC是指顶置凸轮轴，也就是凸轮轴布置在气缸的顶部。

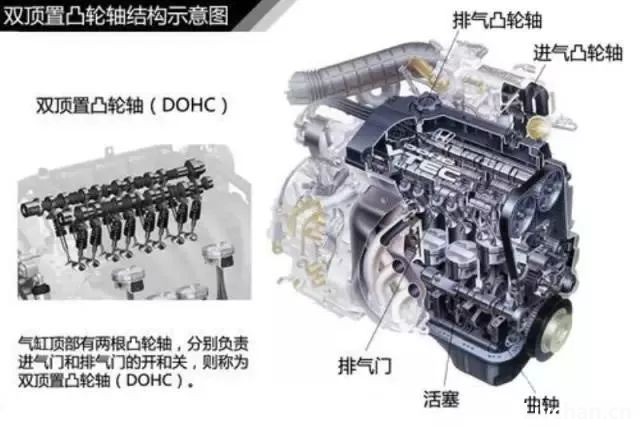

如果气缸顶部只有一根凸轮轴同时负责进、排气门的开、关，称为单顶置凸轮轴（SOHC）。气缸顶部如果有两根凸轮轴分别负责进、排气门的开关，则称为双顶置凸轮轴（DOHC）。

底置凸轮轴的凸轮与气门摇臂间需要采用一根金属连杆连接，凸轮顶起连杆从而推动摇臂来实现气门的开合。但过高的转速容易导致顶杆折断，因此这种设计多应用于大排量、低转速、追求大扭矩输出的发动机。而凸轮轴顶置可省略顶杆简化了凸轮轴到气门的传动机构，更适合发动机高速时的动力表现，顶置凸轮轴应用比较广泛。

● 配气机构的作用

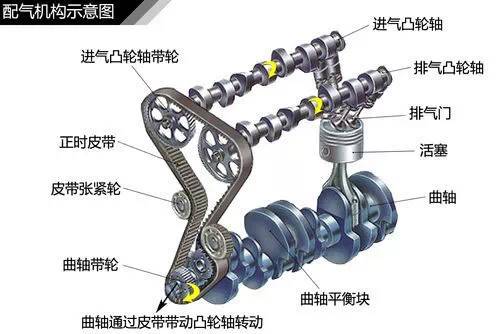

配气机构主要包括正时齿轮系、凸轮轴、气门传动组件（气门、推杆、摇臂等），主要的作用是根据发动机的工作情况，适时的开启和关闭各气缸的进、排气门，以使得新鲜混合气体及时充满气缸，废气得以及时排出气缸外。

● 什么是气门正时？为什么需要正时？

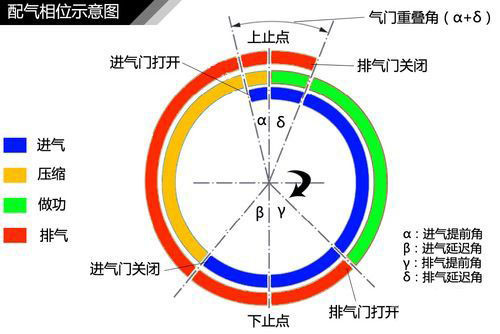

所谓气门正时，可以简单理解为气门开启和关闭的时刻。理论上在进气行程中，活塞由上止点移至下止点时，进气门打开、排气门关闭；在排气行程中，活塞由下止点移至上止点时，进气门关闭、排气门打开。

那为什么要正时呢？其实在实际的发动机工作中，为了增大气缸内的进气量，进气门需要提前开启、延迟关闭；同样地，为了使气缸内的废气排的更干净，排气门也需要提前开启、延迟关闭，这样才能保证发动机有效的运作。

● 可变气门正时、可变气门升程又是什么？

发动机在高转速时，每个气缸在一个工作循环内，吸气和排气的时间是非常短的，要想达到高的充气效率，就必须延长气缸的吸气和排气时间，也就是要求增大气门的重叠角；而发动机在低转速时，过大的气门重叠角则容易使得废气倒灌，吸气量反而会下降，从而导致发动机怠速不稳，低速扭矩偏低。

固定的气门正时很难同时满足发动机高转速和低转速两种工况的需求，所以可变气门正时应运而生。可变气门正时可以根据发动机转速和工况的不同而进行调节，使得发动机在高低速下都能获得理想的进、排气效率。

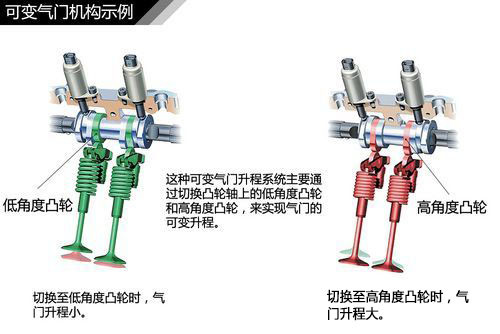

影响发动机动力的实质其实与单位时间内进入到气缸内的氧气量有关，而可变气门正时系统只能改变气门的开启和关闭的时间，却不能改变单位时间内的进气量，变气门升程就能满足这个需求。如果把发动机的气门看作是房子的一扇“门”的话，气门正时可以理解为“门”打开的时间，气门升程则相当于“门”打开的大小。

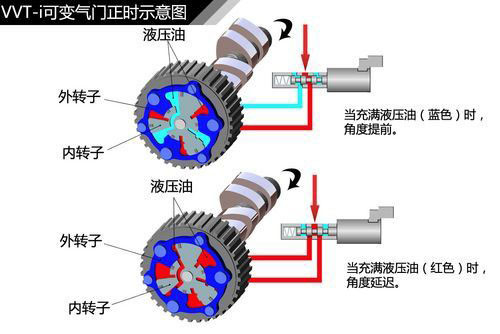

● 丰田VVT-i可变气门正时系统

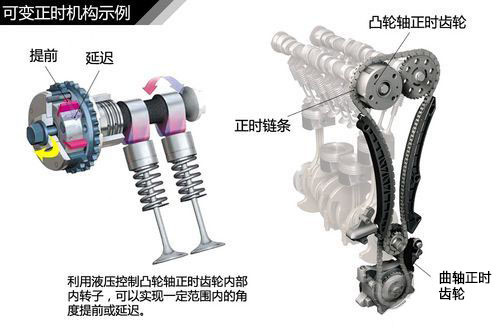

丰田的可变气门正时系统已广泛应用，主要的原理是在凸轮轴上加装一套液力机构，通过ECU的控制，在一定角度范围内对气门的开启、关闭的时间进行调节，或提前、或延迟、或保持不变。

凸轮轴的正时齿轮的外转子与正时链条（皮带）相连，内转子与凸轮轴相连。外转子可以通过液压油间接带动内转子，从而实现一定范围内的角度提前或延迟。

● 本田i-VTEC可变气门升程系统

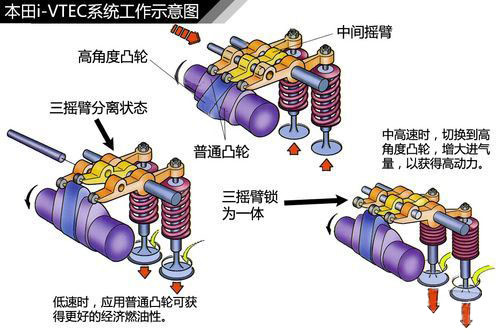

本田的i-VTEC可变气门升程系统的结构和工作原理并不复杂，可以看做在原来的基础上加了第三根摇臂和第三个凸轮轴。它是怎样实现改变气门升程的呢?可以简单的理解为，通过三根摇臂的分离与结合一体，来实现高低角度凸轮轴的切换，从而改变气门的升程。

当发动机处于低负荷时，三根摇臂处于分离状态，低角度凸轮两边的摇臂来控制气门的开闭，气门升程量小；当发动机处于高负荷时，三根摇臂结合为一体，由高角度凸轮驱动中间摇臂，气门升程量大。

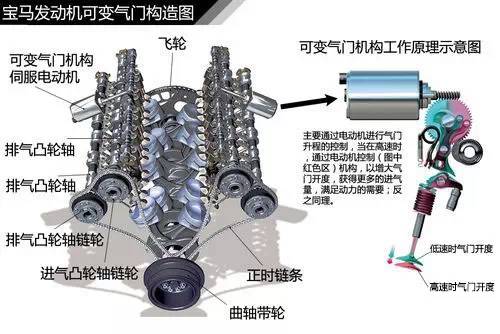

● 宝马Valvetronic可变气门升程系统

宝马的Valvetronic可变气门升程系统，主要是通过在其配气机构上增加偏心轴、伺服电机和中间推杆等部件来改变气门升程。当电动机工作时，蜗轮蜗杆机构会驱动偏心轴发生旋转，再通过中间推杆和摇臂推动气门。偏心轮旋转的角度不同，凸轮轴通过中间推杆和摇臂推动气门产生的升程也不同，从而实现对气门升程的控制。

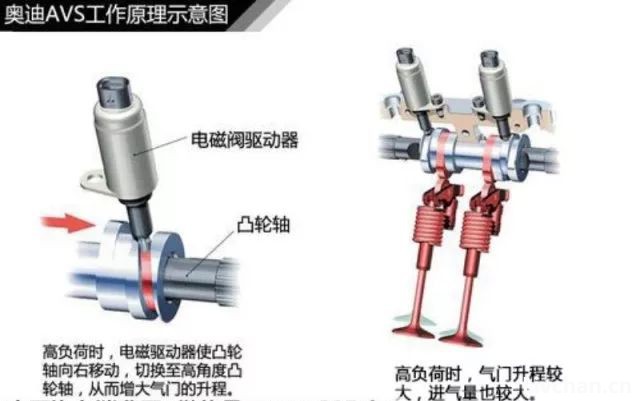

● 奥迪AVS可变气门升程系统

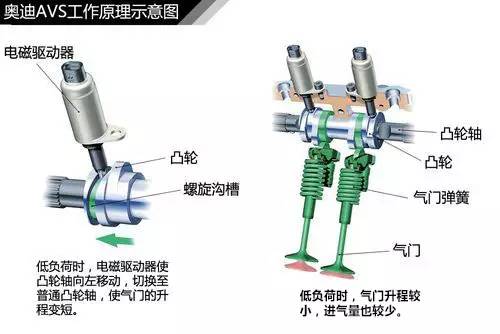

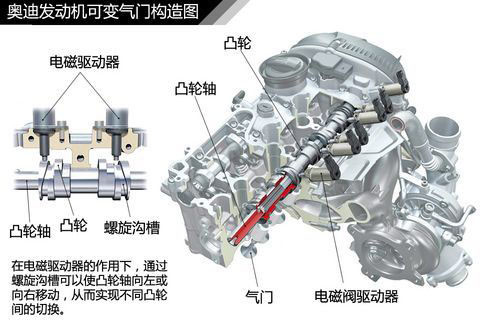

奥迪的AVS可变气门升程系统，主要通过切换凸轮轴上两组高度不同的凸轮来实现改变气门的升程，其原理与本田的i-VTEC非常相似，只是AVS系统是通过安装在凸轮轴上的螺旋沟槽套筒，来实现凸轮轴的左右移动，进而切换凸轮轴上的高低凸轮。

发动机处于高负荷时，电磁驱动器使凸轮轴向右移动，切换到高角度凸轮，从而增大气门的升程；当发动机处于低负荷时，电磁驱动器使凸轮轴向左移动，切换到低角度凸轮，以减少气门的升程。

发动机缸内直喷原理解析

随着对能源和环保的要求日趋严格，发动机也要不断升级进化，才能满足人们的需求。如时下的“缸内直喷”“分层燃烧”“可变排量”等名词相信大家并不陌生，到底它们的工作原理是怎样的？下面我们一起来了解一下吧。

● 活塞、曲轴是最“累”的？

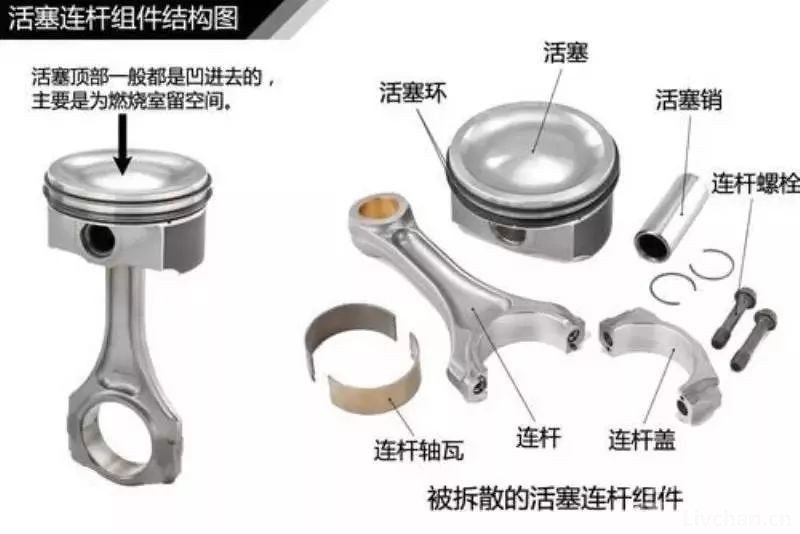

发动一运转，活塞的“头上”就要顶着高温高压，不停地做高速上下运动，工作环境非常严苛。可以说活塞是发动机“心脏”，因此活塞的材质制作精度都有着很高的要求。

而被活塞踩在“脚下”的曲轴也不好受，要不停地做高速旋转运动。曲轴每分钟要旋转数千次，肩负着带动机油泵、发电机、空调压缩机、凸轮轴等机构的艰巨任务，是发动机动力的中转轴，因此它也比较“壮”。

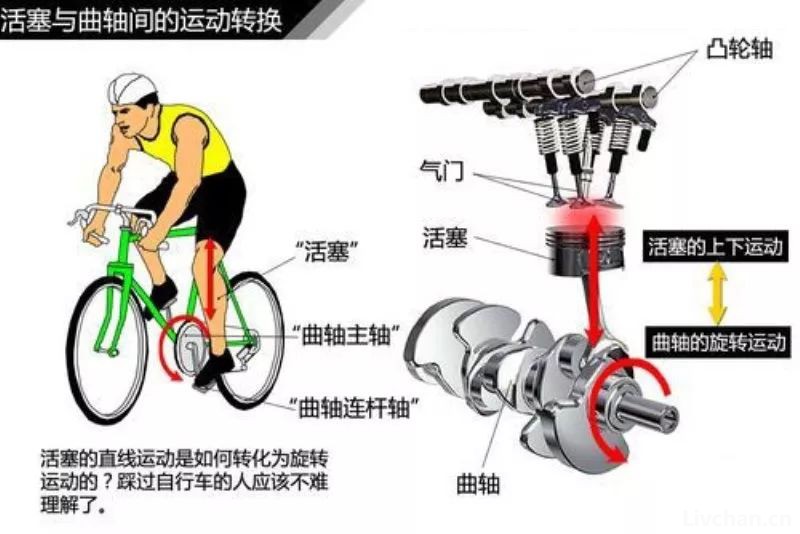

● 直线运动如何变旋转运动？

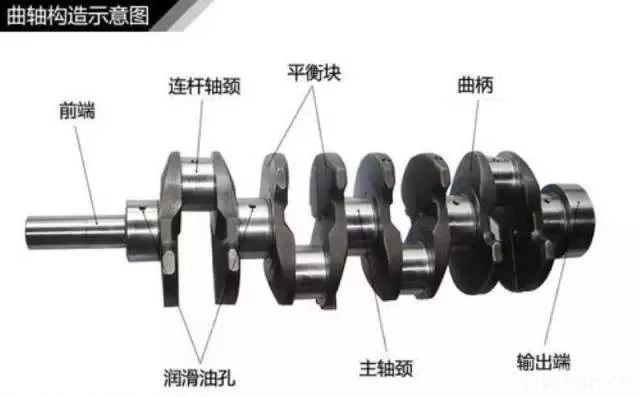

我们都知道，气缸内活塞做的是上下的直线运动，但要输出驱动车轮前进的旋转力，是怎样把直线运动转化为旋转运动的呢？其实这个与曲轴的结构有很大关系。曲轴的连杆轴与主轴是不在同一直线上的，而是对立布置的。

这个运动原理其实跟我们踩自行车非常相似，我们两个脚相当于相邻的两个活塞，脚踏板相当于连杆轴，而中间的大飞轮就是曲轴的主轴。我们左脚向下用力蹬时（活塞做功或吸气向下做运动），右脚会被提上来（另一活塞压缩或排气做向上运动）。这样周而复始，就有直线运动转化为旋转运动了。

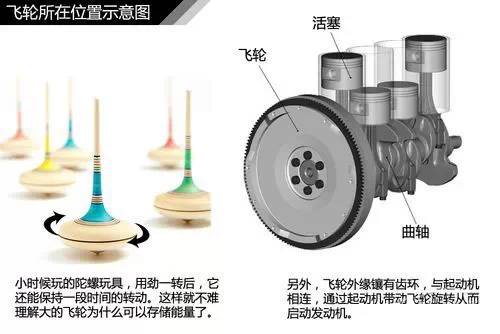

● 发动机飞轮为什么这么大？

都知道活塞的四个行程中，只有一次是做功的，进气、压缩、排气三个行程都需要一定的力量支持才能顺利进行，而飞轮在这个过程中就帮了很大的忙。

飞轮之所以做得比较大，主要是为了存储发动机的运动能量，这样才能保证曲轴平稳的运转。其实这个原理跟我们小时候的陀螺玩具差不多，我们用力旋转后，它能保持相当长时间的转动。

● 发动机的排量、压缩比

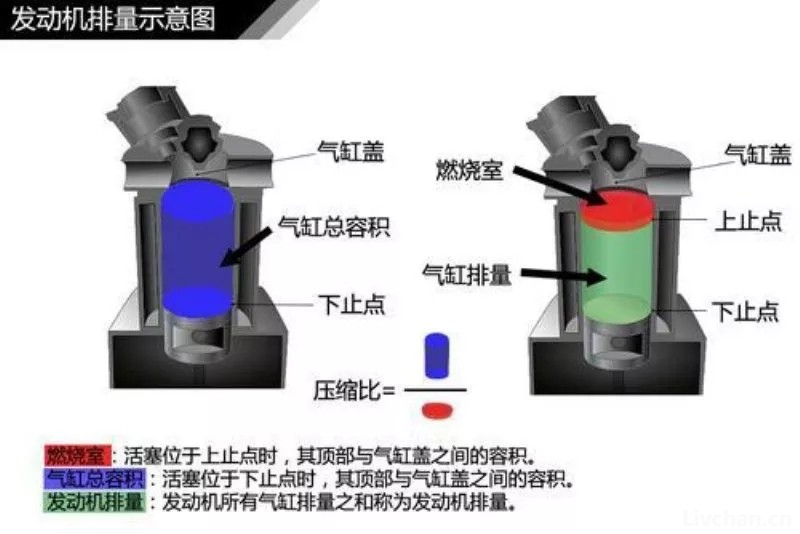

活塞从上止点移动到下止点所通过的空间容积称为气缸排量；发动机所有气缸排量之和称为发动机排量，通常用升（L）来表示。如我们平时看到的汽车排量，1.6L、2.0L、2.4L等等。其实气缸的容积是个圆柱体，不太可能正好是整升数的，如1998mL、2397mL等数字，可以近似标示为2.0L、2.4L。

压缩比，即发动机混合气体被压缩的程度，气缸总容积与压缩后的气缸容积（即燃烧室容积）之比来表示。为什么要对气缸的混合气体压缩呢？这样可以让混合气体更容易、更快速的完全燃烧，从而提高发动机的性能和效率。
